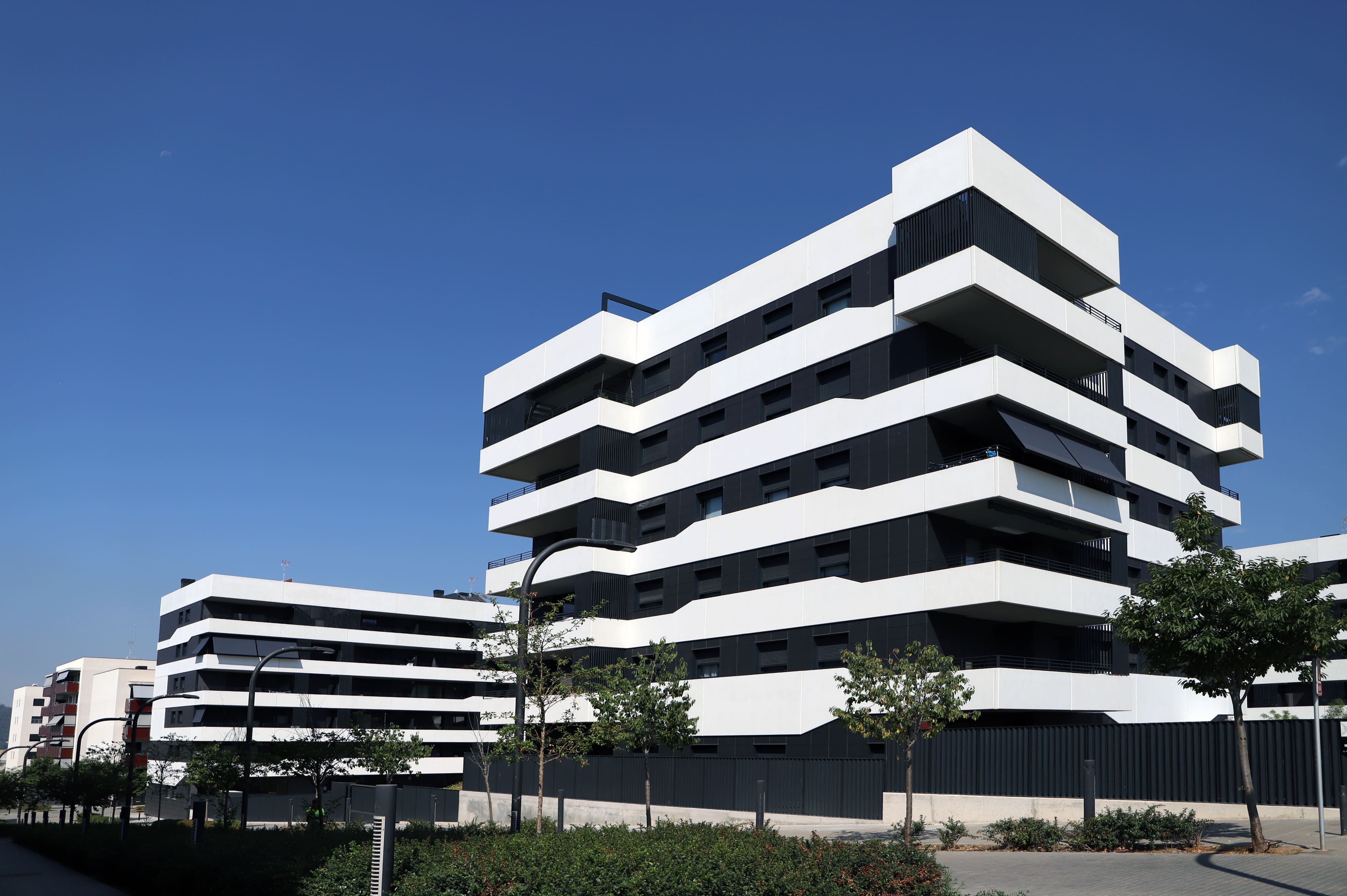

Al observar la fachada ventilada de un edificio existen elementos que resultan invisibles a los ojos. Cada uno de ellos resulta imprescindible, pero algunos permanecen ocultos tras el montaje de la envolvente. Descubre los elementos de la fachada ventilada y qué tipos de anclajes existen para instalarla y fijarla.
¿Cuáles son los elementos de una fachada ventilada?
La fachada ventilada consta de cuatro partes fundamentales que, si nos fijamos de fuera hacia adentro son: hoja exterior, sistema de fijación, cámara de aire y aislante térmico en el exterior del muro del edificio.
1. Envolvente visible del edificio
FAVEKER® aporta a la hoja exterior, a la envolvente visible del edificio, cerámica porcelánica extrusionada alveolar de alta resistencia que dota al edificio de un plus de sostenibilidad, pues se trata de material 100% reciclable y que cuenta en su composición con más de un 52% de reciclado. Las posibilidades estéticas son infinitas, gracias a la tecnología de impresión digital, que permite reproducir en cerámica cualquier diseño.
2. Sistema de fijación de fachada ventilada
El siguiente elemento es el sistema de fijación. Este consta de ménsulas que soportan y fijan los perfiles donde se colocan las placas cerámicas. Estos sistemas podrían combinar distintos tipos de materiales. En nuestro caso, las ménsulas y perfiles son de aleación de aluminio, clips y tornillería de acero inoxidable, gomas de EPDM o etileno propileno dieno y los termostop de polipropileno.
3. Cámara de aire
El sistema de fachada ventilada deja un espacio entre la capa aislante y el revestimiento. La cámara permite la circulación del aire a través del efecto de convección logrando edificios sostenibles, eficientes y confortables gracias a la inercia térmica del sistema de fachada ventilada cerámica.
4. Aislamiento exterior de la fachada
El cuarto elemento de cualquier fachada ventilada es el aislamiento exterior, que suele ser habitualmente de lana de roca o lana de vidrio. La mayor ventaja de aislar la fachada desde el exterior del muro es que ayuda a eliminar los puentes térmicos y por tanto se incrementa el ahorro energético del edificio.
¿Existe un sistema de fijación único para todas las fachadas ventiladas?
No existe un sistema único para fijar todas las fachadas ventiladas, pues cada proyecto tiene sus singularidades. Aspectos como la exigencia de una determinada resistencia al fuego o al viento, el estado del soporte, el emplazamiento, la orientación de las piezas, las alturas entre forjados, la alineación de las juntas o el formato hacen que cada solución tenga su sistema de fijación óptimo para poder instalar cada fachada ventilada con éxito y garantía de durabilidad. Sea cual sea el sistema, hay un factor que es indispensable: la solución elegida debe estar homologada.
¿Por qué los sistemas de fijación de fachadas deben estar homologados?
Los sistemas de fijación deben haber sido testados junto con el revestimiento por un laboratorio externo teniendo que haber superado una serie de condiciones a las que la futura fachada ventilada va a ser sometida, tales como la resistencia al viento, al fuego, al impacto y al hielo-deshielo o temperaturas extremas, o la protección frente al agua de lluvia y la capacidad de drenaje.
Los resultados obtenidos se recogen con detalle un documento conocido como Evaluación Técnica Europea (ETA) que es de acceso público para cualquiera que quiera consultarlo y vaya a utilizar la fachada ventilada en su proyecto.
FAVEKER® ha actualizado su ETA recientemente a través del Instituto de Tecnología de la Construcción de Cataluña (ITeC), incluyendo nuevos sistemas y piezas de formato XXL (hasta 1,8 metros de longitud). Esta evaluación hace referencia al kit FAVEKER® para revestimientos exteriores en fachadas ventiladas
¿Qué sistemas para fachadas ventiladas se usan en FAVEKER®?
Los sistemas homologados para fijar fachadas ventiladas se dividen en dos grupos:
- Los que fijan las piezas por medio de clips o grapas.
- Los que sostienen las placas cerámicas a través de perfiles horizontales.
Ambos son sistemas de anclaje oculto, es decir, no son visibles una vez la fachada ventilada ha sido instalada, favoreciendo por tanto la estética y diseño final del conjunto del edificio. Una de las principales ventajas de todos los sistemas de fijación de FAVEKER® para fachadas ventiladas es que es posible colocar piezas cerámicas de hasta 1500 mm de longitud sin necesidad de utilizar perfiles de apoyo intermedios, lo que se traduce en un ahorro de material y tiempos de instalación. Además, la fabricación por extrusión evita tener que aplicar a las piezas cerámicas cualquier tipo de mecanización posterior a su cocción, lo que debilitaría significativamente la pieza.
Sistemas de anclaje oculto para fachada por medio de clip o grapa
En el grupo de los sistemas de anclaje oculto por medio de clip o grapa se encuentra el FTS 502B, con sus variaciones según la pieza cerámica a utilizar: GA16, GA20 o GA30. En todos los casos el sistema es idéntico en su composición: ménsulas y perfiles ranurados unidos por medio de tornillería, junta EPDM y termostops. El ranurado de los perfiles sirve para facilitar la instalación y la alineación de los clips. Lo único que difiere entre las variantes del sistema FTS 502B es el tipo de clip utilizado para cada modelo de pieza cerámica. La reacción al fuego de todos ellos es Clase B-s1, d0.
Sistema registrable con anclajes FTS 502B para piezas cerámicas GA16
En el caso del FTS 502B para GA16, se utiliza un clip doble que fija cada pieza y su superior, por lo que se dota al sistema de una seguridad adicional en caso de rotura. Además, este clip tiene la particularidad de hacer al sistema registrable, es decir, una vez instalada la fachada, es posible retirar y volver a colocar cualquiera de las piezas cerámicas sin necesidad de desmontar ninguna otra de las piezas instaladas, algo que resulta muy útil cuando queremos reemplazar alguna pieza dañada o hacer una actuación en la cámara ventilada posteriormente a su instalación.
Anclaje con clip para piezas cerámicas GA20: la sencillez en la instalación
El FTS 502B para GA20 utiliza un tipo de clip simple que sostiene el peso de la pieza cerámica cuando se coloca en la parte inferior, y la retiene frente al movimiento, cuando se coloca en la parte superior. Este sistema tiene la particularidad de que es especialmente sencillo de instalar, pues únicamente el clip inferior necesita ser atornillado, y es un sistema permite la colocar la pieza cerámica con una orientación en vertical, aprovechando la estructura alveolar de la placa cerámica extrusionada GA20 de FAVEKER®. Cuenta con una variación, 502B+, que utiliza un clip 1 mm más espesorado y que es utilizado poder incrementar la resistencia a la carga cuando se utilizan piezas de gran formato y las condiciones del proyecto lo requieran. También existe la posibilidad de utilizar un sistema de fijación vertical.
Sistema de fijación en clip para piezas de mayor espesor
El sistema FTS 502B para GA30 es muy similar al del GA20, pero utiliza un clip de 19 mm para soportar con mayor seguridad una pieza que por su considerable espesor, 30 mm, es mucho más pesada.
Sistemas de anclaje oculto para fachada por medio de perfiles
En el segundo grupo de sistemas se recogen aquellos que se realizan con perfiles horizontales continuos y perfiles discontinuos como fijación de revestimiento:
- FTS 502A
- FTS 506
- FTS 506 GR
- FTS 505
Estos no incluyen juntas de EPDM y su reacción al fuego es Clase A1. Estos sistemas consisten de perfiles verticales normalizados sobre los que se colocan otros perfiles horizontales, que pueden ser continuos. La principal ventaja de este tipo de sistemas es que se adaptan muy bien al diseño de fachadas con junta desfasada, lo que permite innovar en la estética de la fachada y aumentar considerablemente la resistencia al viento.
Anclaje oculto con perfil horizontal continuo para fachada ventilada
El sistema FTS 502A es común para las piezas cerámicas GA16 y GAV de FAVEKER®. Consiste de un perfil horizontal continuo de aluminio en forma de C que se encaja con las ranuras de la parte posterior de las placas cerámicas. Este sistema también es registrable por lo que permite retirar y volver a colocar las piezas de manera muy sencilla.
Sistemas de fijación con perfil horizontal continuo para piezas GA20
El sistema FTS 506 es la versión de perfilería horizontal continua para el GA20 y cuenta con una variación, el FTS 506 GR, que utiliza tramos discontinuos de perfil de 15 cm, lo que permite ahorrar en tiempos de instalación y material, y aumentar cargas de viento respecto al sistema FTS 520 B.
Montaje en vertical con el sistema FTS 505
FTS 505 es un avanzado sistema de fijación de fachadas ventiladas que permite el montaje vertical de piezas cerámicas GA16, GA20 y GA30. Este tipo de anclaje con perfil EPDM protege frente a la entrada de agua, es apto para junta desfasada y resulta ideal para proyectos que buscan verticalidad en el diseño.
Encuentra en FAVEKER® los sistemas de fijación para fachada ventilada que necesitas
El abanico de sistemas de fijación para fachada ventilada de FAVEKER® es muy amplio. La utilización de un sistema homologado en un organismo externo independiente es esencial para lograr resultados que garanticen seguridad, durabilidad y rendimiento óptimo. Descarga nuestros manuales de colocación y prueba nuestro visor 3D para visualizar los sistemas de fijación antes y después de colocar la fachada ventilada. Contacta con nuestros expertos para recibir asesoramiento personalizado en tu proyecto de instalación de fachada ventilada.
