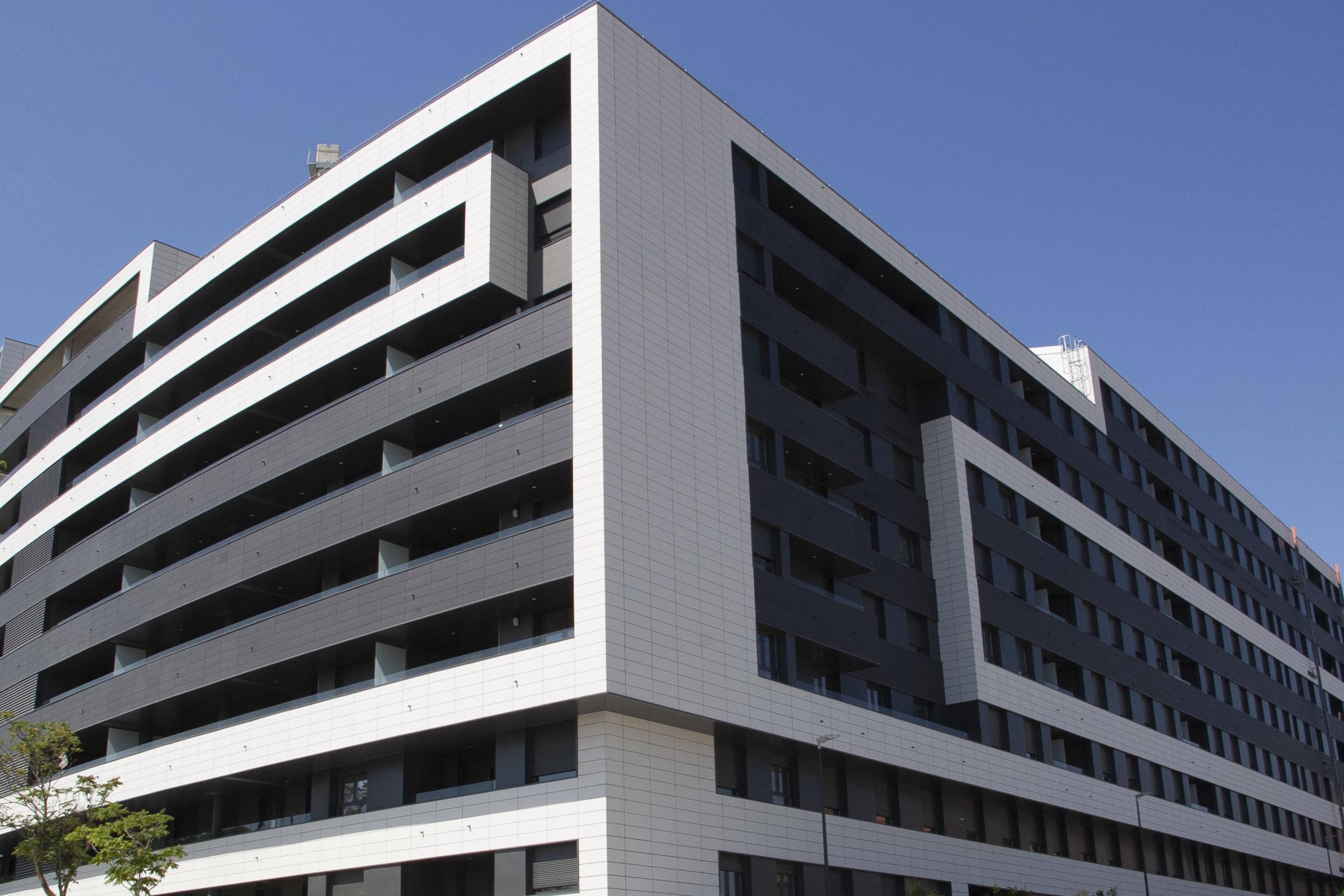

placas rectificadas GA20 para fachadas ventiladas

Las placas para fachadas GA20 de FAVEKER® transmiten la precisión con la que es fabricada cada una de sus piezas a la vez que favorece las posibilidades estéticas del edificio. Estas placas cerámicas cuentan con sus cuatro lados rectificados y se adaptan perfectamente tanto a la colocación horizontal como vertical.

La placa porcelánica GA20 tiene un espesor de 20 mm y su acabado en las fachadas ventiladas resulta tan preciso como estético.

¿En qué edificios se pueden instalar las placas rectificadas GA20?

Viviendas

Edificios residenciales

Oficinas

Gama de colores en las piezas cerámicas con espesor de 20 mm GA20

Los tonos de las piezas cerámicas GA20 se clasifican en dos gamas cromáticas que presentan acabados y texturas diferentes: Terracota y Nature.

Terracota. Se distinguen por la intensidad de los colores lisos y sólidos de las piezas cerámicas como el blanco, beige, salmón, rojo, marrón, gris y negro.

Nature. Con acabados que incluyen tramas en su diseño y piezas cerámicas que imitan a la madera, el mármol y otras piedras.

Características de las placas de fachada ventilada GA20

• Porcelánicas

• Con los 4 lados rectificados

• Anclaje oculto

• Permite colocación vertical

Formato y dimensiones de las placas porcelánicas GA20

Las piezas cerámicas GA20 para fachadas ventiladas tienen un peso de 34,4 kg/m2, 20 mm de espesor y están disponibles en varias alturas según sus dimensiones (mm nominal/mm real):

Ancho de las piezas cerámicas: 300/292, 400/392, 500/492 y 600/592

Longitudes a elegir: 800/792, 1000/992, 1200/1192, 1500/1492 y 1800/1792

GA18

Sistemas de fijación e instalación de piezas cerámicas GA20

Las piezas cerámicas FAVEKER® para fachada ventilada pueden colocarse sobre sistemas de fijación ligeros que permiten optimizar los costes de la subestructura a la vez que acentúan la linealidad del diseño y absorben las vibraciones.

Además de tratarse de sistemas fáciles de montar, lo mejor de todo es que las piezas FAVEKER® son compatibles con varios de estos sistemas, por lo que las posibilidades de personalización de la fachada ventilada son infinitas.

¿Qué sistemas de fijación son más adecuados para las placas GA20?

Los sistemas de anclaje más idóneos para instalar las placas rectificadas GA20 son el sistema FTS 502B, el FTS 502B vertical, FTS 506 y FTS 506GR y el sistema FTS 505 para colocación en vertical

FTS 502B
FTS 502 B VERTICAL
FTS 505 VERTICAL
FTS 506
20 FTS 506 GR

Tabla de características de los modelos cerámicos GA20

NORMA DE ENSAYO VALOR DECLARADO
Peso 34,4 (kg/m2)
Normativa EN IS0 13006 UNE-EN 14411
Absorción de agua UNE EN 10545-3 ≤0,5%
Expansión por humedad UNE EN 10545-8 <0.1mm/m
Expansión térmica UNE EN 10545-10 <6 μm/(m°C)
Resistencia al hielo UNE EN 10545-12 no heladizo
Resistencia a las machas UNE EN 10545-14 mínimo
Resistencia a la rotura (módulo de ruptura) UNE EN 10545-4 >14,5 MPa
Fuerza de rotura UNE EN 10545-4 >3500 N
Diferencias de color UNE EN 10545-13 ΔE < 1
Tolerancias dimensionales: rectitud de lados UNE EN 10545-2 ±0,2%
Tolerancias dimensionales: ortogonalidad UNE EN 10545-2 ±1%
Tolerancias dimensionales: curvatura lateral UNE EN 10545-2 ±0,5%
Tolerancias dimensionales: largo / alto UNE EN 10545-2 ±1mm / ±2mm
Tolerancia espesor UNE EN 10545-2 20 mm±10%
Clasificación al fuego EN 13501 A1/B-s1, d0 *

Documentación técnica

Tutorial de instalación horizontal
Tutorial de instalación vertical
